MSD-T隔離式熱電阻溫度變送器

一、概述
　　溫度變送器是利用鉑電阻（銅電阻等）的阻值隨溫度改變的特性將溫度變化轉變?yōu)殡妷旱淖兓?，再?jīng)直流隔離變換，得到與輸入（溫度傳感器）完全隔離的對應于被測點溫度的直流電壓或電流輸出。
　　本公司開發生產的MSD隔離式溫度變送器，采用三線式鉑（銅）電阻測量電路，具有自補償功能，無須考慮溫度傳感器傳輸電纜的線電阻，只要三根傳輸電纜的線電阻相等，就能完全克服因溫度傳感器傳輸電纜的線電阻引起的誤差。
       溫度變送器以其良好的性能和低廉的價格，可廣泛用于強電場環境中，如變壓器油溫、蓄電池表面溫度等的測量，還可用于工業溫控系統。

二、產品簡介
　　溫度變送器是利用鉑電阻（銅電阻等）的阻值隨溫度改變的特性將溫度變化轉變?yōu)殡妷旱淖兓?，再?jīng)直流隔離變換，得到與輸入（溫度傳感器）完全隔離的對應于被測點溫度的直流電壓或電流輸出。

三、原理
　　給鉑（銅）電阻施加一個恒定電流，將電阻變化轉換成電壓變化。因鉑（銅）電阻存在非線性，為了達到高精度測溫要求，我公司在原有基礎上精益求精，增加了非線性校正電路，可以將大范圍變化的溫度線性轉化成電壓，再經線性光耦隔離輸出。HCNR200/201線性光耦由高性能鋁鎵砷發光二極管（LED）和兩只緊密匹配的光電二極管構成。輸入光電管用來控制LED發光的強度并使之穩定，這樣就使LED的非線性和不穩定性幾乎被完全消除，輸出光電管則產生一個光電流與LED發光的強度成線性關系。由于該器件兩只光電管的精密匹配和精心設計，確保了光耦具有很好的線性度和穩定的增益。

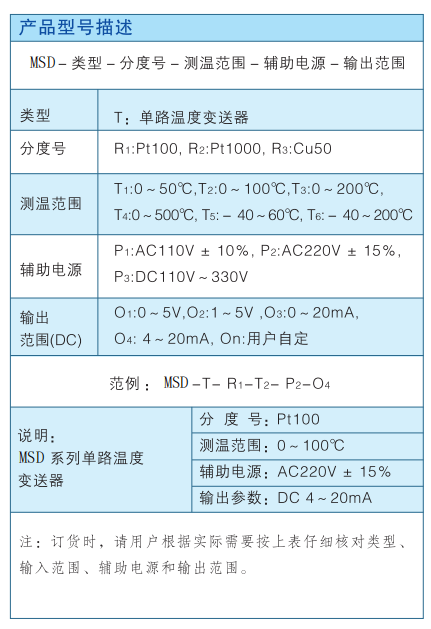

四、型號

五、技術參數
　　執行標準 QB/441600 17 080-2001
　　a）精度等級：0.2級 0.5級
　　b）長期工作穩定性：年變化最大0.1%
　　c）輸入、輸出及輔助電源參數
　　d）輸入負載：電流輸出：當輔助電源為DC24V時， RL≤600歐；
　　　當輔助電源為DC12V時， RL≤300歐；
　　　電壓輸出： RL≥2k歐
　　e）絕緣強度：輸入、輸出間≥20M（DC500V）
　　f）隔離耐壓：輸入、輸出間AC 2kV/min×1mA
　　g）沖擊電壓：5kV（峰值），1.2/50us
　　h）電源功耗：≤4VA 響應時間：≤350ms
　　i）工作環境：溫度:-10～50℃ 濕度:10～90%（無凝露）
　　j）貯藏條件：溫度:-40～70℃ 濕度:10～95%（無凝露）
　　k）外型尺寸：55mm×75mm×120mm

六、接線方式

七、產品調試
　　找到對應于變送器面板上相應的ZERO和CAL兩個調試孔，其內的二個電位器分別為零點和滿度調校電位器，調校時用小螺絲刀慢慢旋轉即可。

八、安裝
　　采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm，螺釘大小為M3×12。

九、訂貨須知
　　簽定訂貨合同時應詳細寫明所需的規格、電源及輸出參數，并按下列格式將代號填入，特殊規格請用文字說明。

十、注意事項
　　1、連接線必須用屏蔽線，且電源線、輸入線和輸出線必須分離。
　　2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
　　3、產品出廠時已調校好零點和精度，請勿隨意調整。
