高溫高壓熱電偶
介紹：
高溫高壓熱電偶
1、應用
適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
2、主要技術參數
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：d‖BT4, d‖CT5
公稱壓力：15-40MPa
3、型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 Lxl |
WRNG-430 WRN2G-430 | K | 0-800 | ＜180S | 1Cr18Ni9Ti | 380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
WREG-430 WRE2G-430 | E | 0-600 | |||
WRNG-440 WRN2G-440 | K | 0-800 | |||
WREG-440 WRE2G-440 | E | 0-600 |
熱電偶I級按協議訂貨；
保護管其余材質按協議訂貨；
型號430為防水式，型號440為隔爆式。
4、保護管材質及選用
| 材 質 | 使 用 溫 度℃ | 特 點 及 用 途 |
| 1Cr18Ni9Ti | -200—800 | 具有高溫耐蝕性，通常為一般耐熱鋼使用 |
| 304 | -200—800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 | -200—750 | 低碳含量，具有良好耐晶間通常作為耐熱鋼使用 |
| 316L | -200—750 | 超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用 |
| 310S | -200—1000 | 具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
| GH3030 | 0—1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |

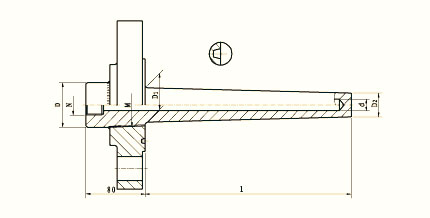

5、套管形式選擇
法蘭可選擇900（PN15）—2500LB（PN40）RJ等不同形式。
| 代 號 | N | M | D | d | D1 | D2 |
| A | M20x1．5(NPT1/2) | NPT1″ | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4″ | Φ45 | Φ9 | Φ28 | Φ23 |
6、法蘭型號及規格
法蘭標準代號
| 標 準 代 號 | 文 件 編 號 |
| 中 國 國 家 標 準 | GB9112-9131-88 |
| 中國化工部標準 | HG20592-20635-97 |
| 中國機械部標準 | JB/T74-90-94 |
| 美 國 標 準 | ASME/ANSI B16．5-88 |
| 德 國 標 準 | DIN 2628-2638-1975 |
| 日 本 標 準 | JIS2201-1796 |
7、法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
8、選型須知
型號
分度號
精度等級
保護管材質及形式
法蘭規格及形式
長度或插入深度
例A：高溫高壓隔爆熱電偶 K型 1級 保護管 A級型 插入深度300mm. WRNG-440A L×1=450×300 mm. dⅡBT4 316L ANSI 1″1500＃RJ
