● 供電電源

供電電壓范圍：20~30VDC

額定供電電壓：24V DC

電流消耗(24VDC供電, 繼電器輸出) ：<60 mA

● 輸入(本安)

觸點開關或符合DIN 19234的NAMUR接近開關。

開路電壓：8V±0.5V

開關閾值：1.2~2.1mA

回滯： 0.2mA (典型值)

線路故障時, 斷路電流：< 0.1mA; 短路電流：> 4mA

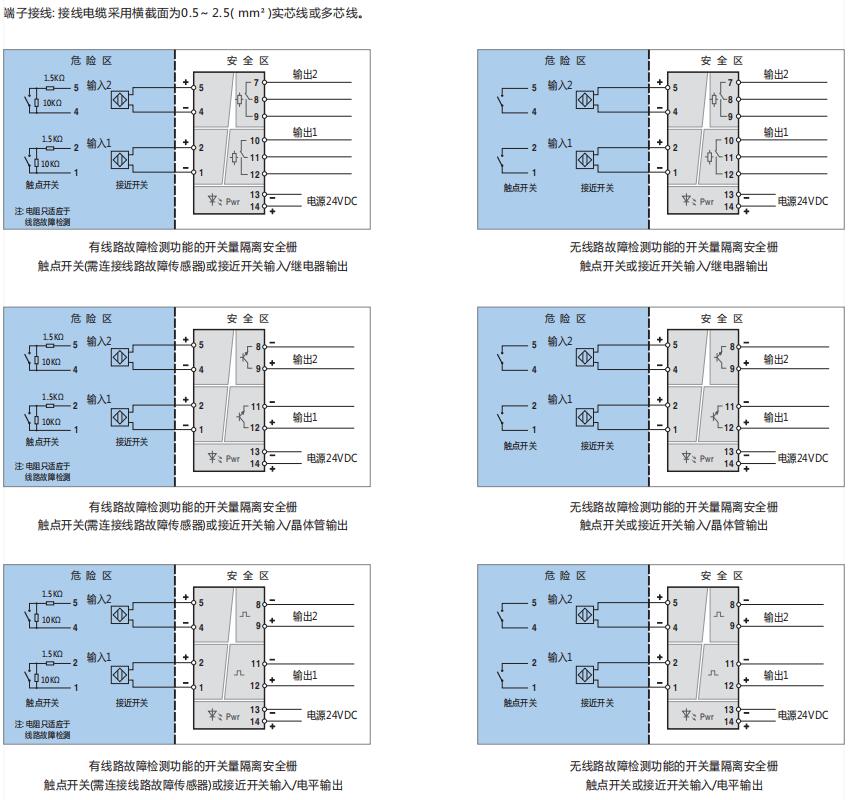

注: 1.當用到輸入線路檢測功能,使用觸點開關

作為輸入設備時,連接方式見下圖。

2 .線路故障傳感器中的兩個電阻值 , 用戶可

依據實際應用需要進行選擇,訂貨時請寫明。

● 輸出

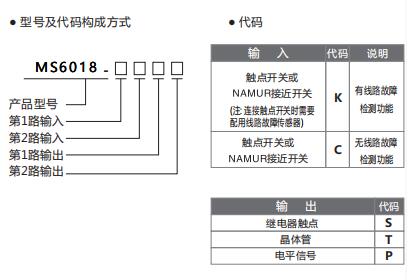

輸出類型： ① 繼電器觸點; ② 晶體管; ③電平信號

(訂貨時請選擇輸出類型)

① 繼電器觸點

觸點特性：24VDC，1A

負載類型：電阻性負載

響應時間：≤10ms

② 晶體管

外部供電電壓：≤40V

驅動輸出電流：≤40mA

晶體管集電極輸出 高電平: Vcc； 低電平: ≤2.5V

晶體管發射極輸出 高電平: Vcc-2.5V; 低電平:≤ 0.5V

③電平信號

高電平： 4.5V ~ 5.5V

低電平：≤0.5V

高電平驅動能力：≤20mA

● 輸入 / 輸出特性說明 (同相控制)

儀表出廠的設定狀態為輸入與輸出同相, 即輸入開關吸合，輸出

繼電器也吸合(如果是晶體管輸出, 則晶體管導通;如果是電平信號

輸出, 則輸出為高電平信號)。儀表面板上的輸出狀態指示燈亮。

● 線路故障檢測

本儀表出廠設定為: 當檢測到輸入線路故障時, 儀表面板上的故障

檢測指示燈亮，輸出繼電器觸點為松開狀態 ( 如果是晶體管輸出，

則晶體管不導通; 如果是電平信號輸出, 則輸出為低電平信號)。

● 儀表指示燈

LFD1 為第 一路輸入線路故障指示燈 (燈亮為線路故障發生時)

LFD2 為第二路輸入線路故障指示燈 (燈亮為線路故障發生時)

OUT1 為第 一路輸出狀態指示燈(燈亮為繼電器觸點吸合時)

OUT2 為第二路輸出狀態指示燈(燈亮為繼電器觸點吸合時)

POWER 為電源指示燈(燈亮為儀表通電)

(注: 如果選擇是沒有故障檢測功能的儀表, 則沒有LFD1和LFD2指示燈。)

● 常規綜合參數

隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC

工作環境溫度： -20～＋60℃

儲存環境溫度： -40～＋80℃

環境濕度范圍： 5～95％RH （無冷凝）

外殼材料： PC（聚碳酸脂）+ABS材料

防護等級：IP 20

外形尺寸：16×116×110（mm）

適用于連接的現場設備及所處危險區域：

開關或符合DIN 19234的NAMUR接近開關。

0區、1區、2區；IIA、IIB、IIC。

● 防爆認證參數

防爆等級標志:[Exia Ga]IIC

zui大安全電壓(Um)：250VAC/DC

(1-2,4-5) Uo: 11.5V Io: 16.8mA Po: 48.3mW Lo: 50mH Co: 0.8μF
