熱套式雙金屬溫度計
介紹：
熱套式雙金屬溫度計
1、應用
熱套式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種生產過程中的-80-+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
2、主要技術參數
標度盤公稱直徑：100
精度等級：1.0、1.5
連接尺寸：M20x1.5、NPT1/2
熱響應時間：≤40s
防護等級：IP55

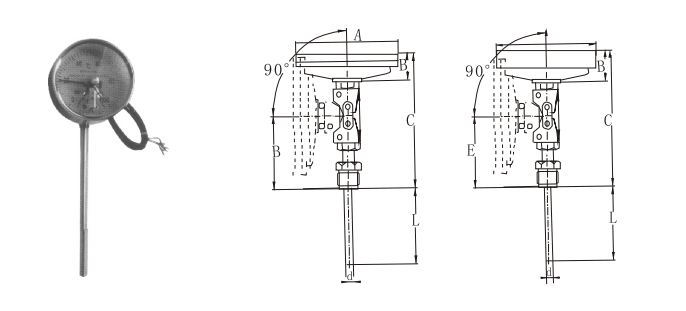

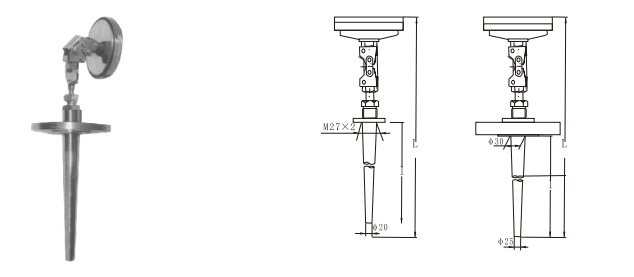

3、外形尺寸
| 形 式 | D | A | B | E | d |
| 徑向型 | 105 | 23 | 73 | Ф8 Ф10 | |
| 155 | 23 | 73 | |||
| 軸向型 | 65 | 50 | 110 | 34 | |
| 105 | 50 | 110 | 34 | ||
| 萬向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
電接點 軸向型 | 128 | 40 | 135 | ||
電接點 徑向型 | 128 | 72 | 150 | 42 | |
電接點 萬向型 | 128 | 40 | 175 | 98 |
4、型號及規格
| 型 號 | 測溫范圍 | 精度等級 | 保護管材料 | 規 格 | 公稱壓力 | 套管形式 |
| WSS-403S | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1、5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | 75
100
150
200
300 | ≤30MPa | 螺紋連接式 |
| WSS-503S | ||||||
| WSS-413S | ||||||
| WSS-513S | ||||||
| WSS-483S | ||||||
| WSSX-413S | ||||||
| WSSX-483S | ||||||
| WSS-403L | 150-40MPa | 法蘭連接式 | ||||
| WSS-503L | ||||||
| WSS-413L | ||||||
| WSSX-503L | ||||||
| WSS-483L | ||||||
| WSS-583L | ||||||
| WSSX-403L | ||||||
| WSSX-483L |
注： 可配各式安裝套管，熱安裝套管形式詳見熱安裝套管
保護管其余材質根據協議訂貨：打﹡表示公稱壓力根據法蘭壓力等級而訂。
5、選型須知
型號
精度等級
測溫范圍
安裝固定形式
熱安裝套管形式
插入長度
例A：萬向型雙金屬溫度計，測溫范圍0-400℃。熱安裝套管TH01F，插入長度300mm.即為：WSS-483TH01F 0-400℃ l=300mm.
