SWP-LCD-R 小型單色無紙記錄儀?

       SWP-LCD-R小型單色無紙記錄儀是一種智能化的多功能二次儀表，適合于對各種過程參量進行監測，控制，記錄與遠傳。

一、儀表特點

       1?、人機界面∶人機操作與觀察界面上都對傳統的二次儀表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖?文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人以"智能"的感受。

       2、測量信號∶可接3路被測信號，根據用戶設定要求完成從信號采集，，控制，記錄到傳送的全過程。

       3、記錄間隔∶1秒-4分鐘之間共有9檔可供選擇

       ?4、打印功能∶可外接面板式、臺式微型打印機，可打印實數數據、歷史數據或曲線。

       5、通訊功能∶可讀實時數據、設置數據、歷史記錄數據。

       6、報警功能∶3個可組態報警輸出

       7、變送功能∶2個可組態變送輸出?

       8、中文名稱∶路1、路2、路3、溫度、壓力、流量、液位可供選擇。

       9、密碼∶具有動態操作密碼，可防止用戶隨意更改參數。

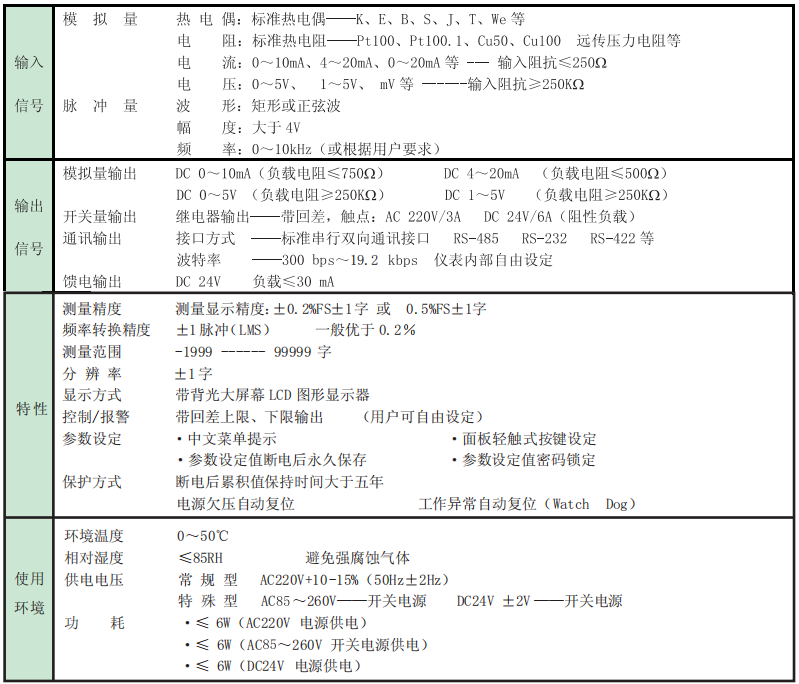

二、儀表技術參數?

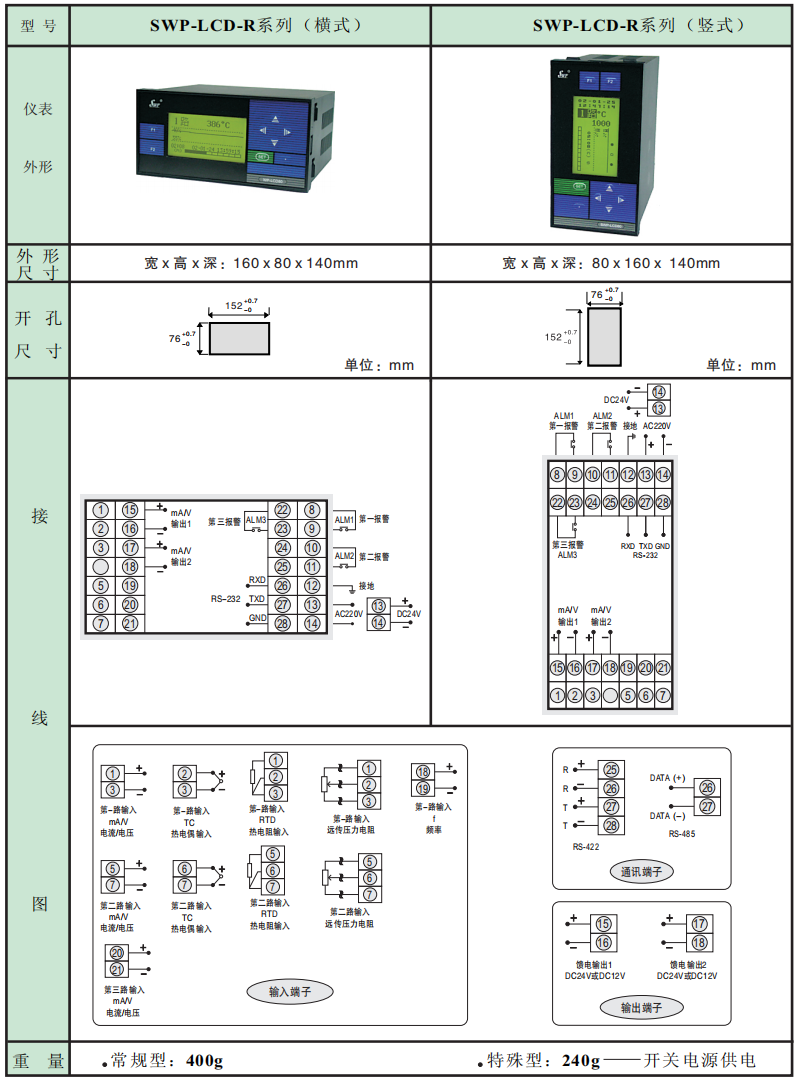

三、儀表外形及接線圖(以下為基本配線，特殊訂貨參考隨接線圖)

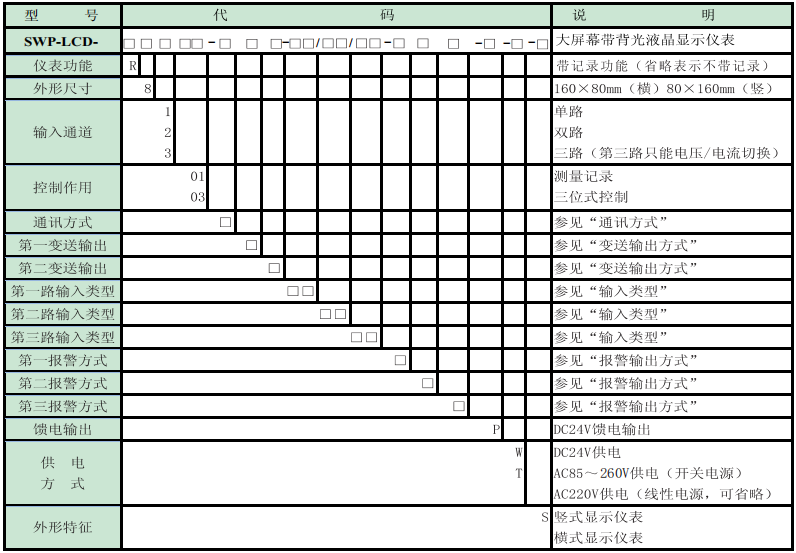

四、SWP- LCD-R 小型單色無紙記錄儀型譜表

                                                      注：第三路輸入只能為電流或電壓

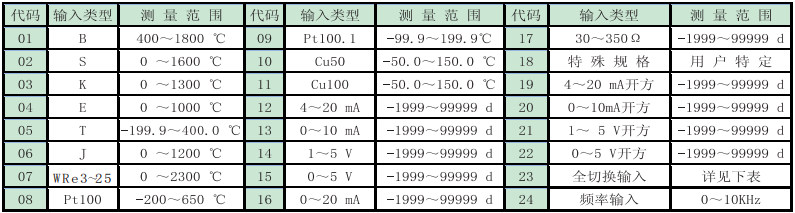

★ 輸入類型

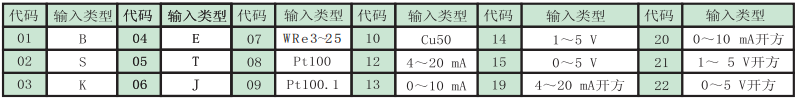

★全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下∶

★通訊方式

                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請在訂貨時注明。

★變送輸出方式

★報警輸出方式

★控制輸出方式

★ 型號舉例∶SWP-LCD-R8101-22-08-HL-W-S?

                    輸入通道為單路，控制作用為測量記錄，通訊方式為 RS-232，輸出為繼電器輸出，變送輸出為4～20mA 輸入類型為Pt100，第一報警方式為上限報警，第二報警方式為下限報警，供電方式為DC24V供電，豎表。?
