SWP-LCD-A/M手動操作器

         SWP-LCD-A/M系列手動操作器可接在各種調節器或計算機控制系統之后作備用儀表，在系統試車或調節器失效時，可由本控制器替代進行手動操作，以保證生產的安全。

一、儀表特點

        ?1、能接受與系統同步的給定信號和反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門。?

        2、具備無擾動切換功能。能實現自動至手動的無擾動平滑切換;手動切換至自動時，采用逼近法積算，并帶切換限幅功能，實現手動至自動的無擾動平滑切換。

        ?3、可同時顯示輸入值和輸出百分比值∶指示報警和輸出狀態等。

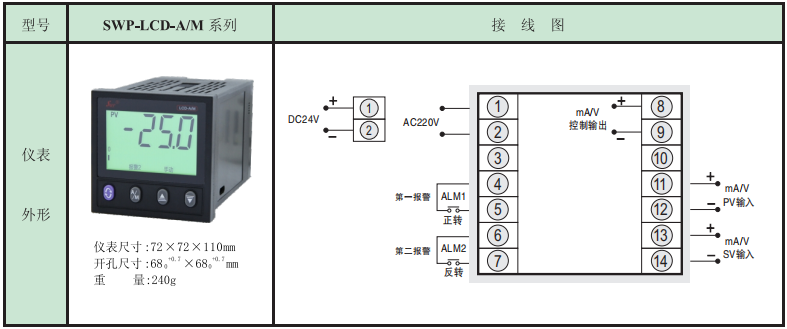

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）?

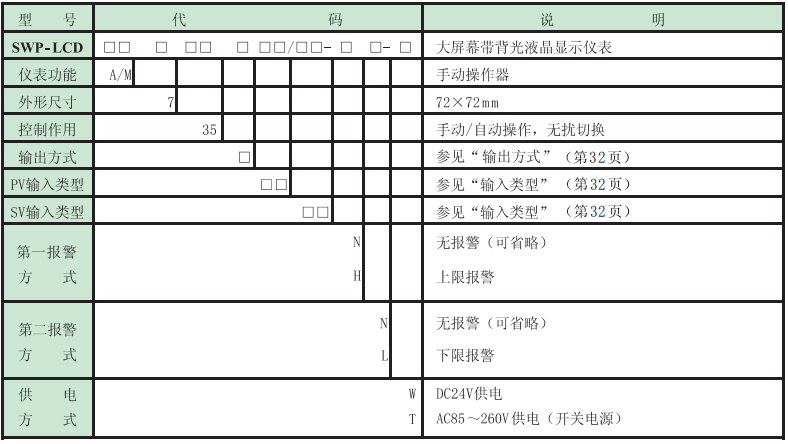

三、SWP-LCD-A/M系列手動操作器型譜表

★ 輸入類型

★ 注∶不能切換輸入，訂貨時請確認型號。

★輸出方式?

★ 注∶選擇繼電器輸出正反轉，無報警輸出。

★型號舉例∶① SWP-LCD-A/M735-01-12/14-N-W?

                   液晶顯示手操器輸出方式為繼電器正反轉輸出，PV輸入類型為4～20mA（閥位反饋），SV輸入類型?1～5V（外給定），DC24V供電。

                   ② SW-LCD-A/M735-02-14/12-HL-T?

                   液晶顯示手操器輸出方式為4～20mA輸出，PV輸入類型為1～5V（閥位反饋），SV輸入類型4～20mA?（外給定），一路報警為上限報警，第二報警為下限報警，AC85~260V供電（開關電源）。?
