SWP-RLK帶打印流量積算控制儀

★ 五位瞬時流量＋八位瞬時累積顯示
　　SWP-LED帶打印流量積算控制儀集打印、控制及測量顯示與一體。可自動定時、手動即時打印各通道當前測量值及累積流量值。

一、儀表特點
　　1、 帶打印流量積算控制儀可隨意改變儀表的輸入信號類型。采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
　　2、 帶打印流量積算控制儀具有極寬的顯示測量范圍，可切換顯示瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及整十位的流量累積測量值（0--99999999字）可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積達到99999999.99′100。
　　3、 帶打印流量積算控制儀采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制。微型打印機開孔尺寸:111mm×57mm

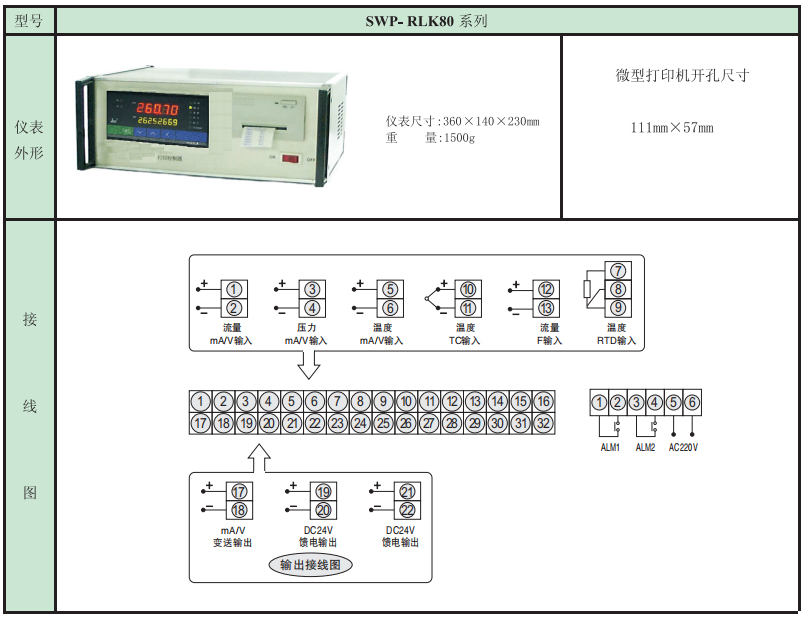

二、儀表接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

三、SWP-LED系列帶打印流量積算控制儀型譜表

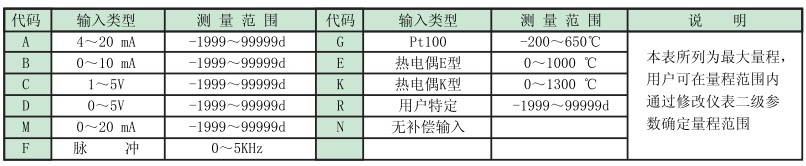

★ 輸入類型

★ 輸出方式

★ 通訊方式

★ 注：RLK802、RLK803、RLK804系列可通過設定儀表二級參數互相切換。
　　儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
★ 型號舉例：
　　①SWP-RLK801-21－A-HL-P
　　無補償輸入，通訊方式RS232，繼電器輸出，流量輸入類型4～20 mA,一路報警為上限報警，第二報警為下限報警，單路DC 24V饋電輸出，AC 220V供電。
　　②SWP-RLK802-81－FAG-LH-2P-T
　　帶補償輸入, 通訊方式RS485, 繼電器輸出，流量輸入類型脈沖，壓力補償輸入類型4～20 mA，溫度補償輸入類型Pt100，一路報警為下限報警，第二報警為上限報警，雙路DC 24V饋電輸出，AC 90～265V供電。
★ 訂貨時，也可選用LE、HK、HE系列帶打印流量/容積積算控制儀，接線方式與RLK相同。帶打印的儀表普及功能適用于LED流量計、LED－32段PID、LCD系列。訂貨時，需帶打印機箱在原型號基礎上加R，接線方式參考隨機接線圖。
