SWP-NAC電量集中顯示控制儀?

添加時間：	2020-08-24 21:31:36

介紹：

SWP-NAC電量集中顯示控制儀?

SWP-NAC三相電量集中顯示控制儀是一種智能型電參數數據采集模塊，可測量三相三線制或三相四線制電路中的三相電流、電壓的真有效值，功率、功率因數。其輸入為三相電壓（0-500V）、三相電流（0-20A），輸出為RS-485或RS-232數字信號、4-20mA或0-5V模擬信號∶有三相電壓值、三相電流值、有功功率、無功功率、功率因數及各項有功功率等。基本精度為0.5級。

?SWP-NAC三相電量集中顯示控制儀可廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。?

SWP-NAC三相電量集中顯示控制儀能代替過去的電流、電壓、功率、功率因數、電量等變送器及測量這些變送器標準輸出信號的輸入模塊，可大大降低系統成本，方便現場布線，提高系統可靠性。其485總線輸出與兼容于NuDAM、ADAM等模塊的ASCII碼指令集，使其可與其他廠家的控制模塊掛在同一485總線上，且便于計算機編程，使你輕松地構建自己的測控系統。

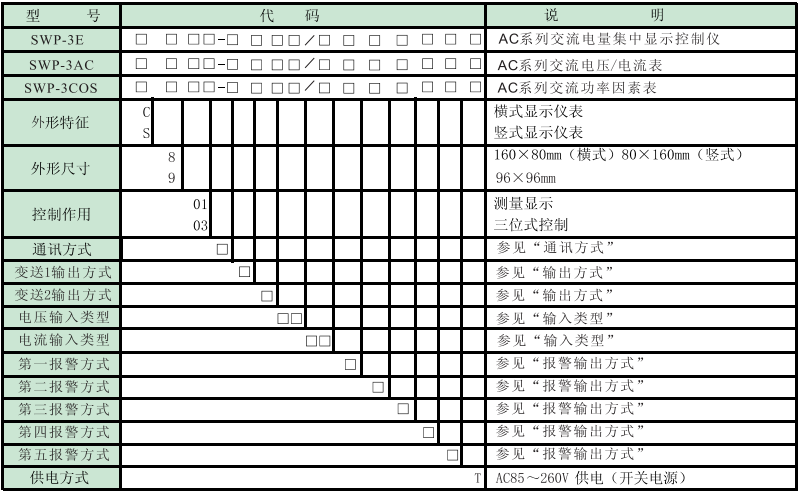

一、儀表類型

● SWP-3E? ------------ AC系列交流電量集中顯示控制儀?

●SWP-3AC ------------ AC系列交流電壓/電流表

●SWP-3COS ------------ AC系列交流功率因素表?

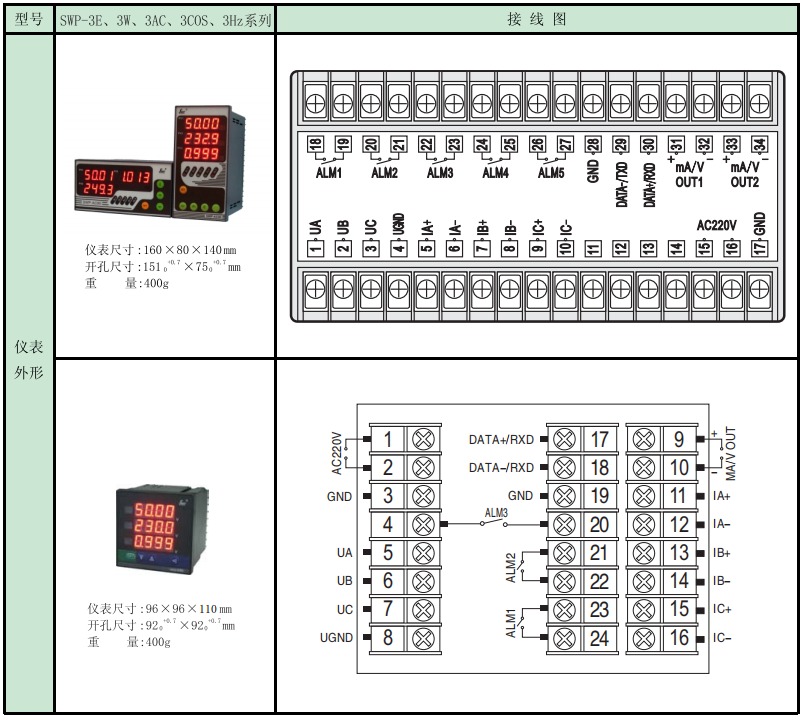

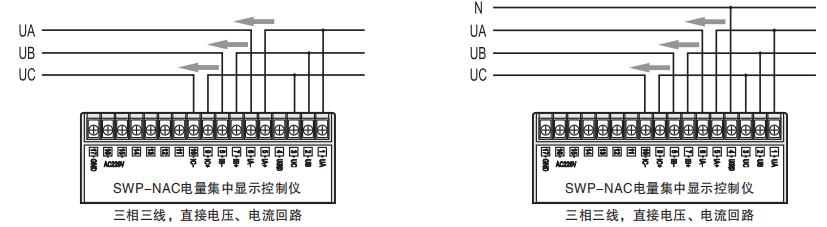

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）?
