MS7902隔離配電器（支持HART協議通過二入二出）
介紹：
MS7902隔離配電器?（支持HART協議通過）
?
一、特性
2入2出?
·給二線制變送器提供配電電壓
·4-20m隔離傳輸
·支持HART信號傳輸
二、技術規格
·對連接到現場的二線制變送器提供隔離的電源電壓，并將變送器產生的4~20mA信號隔離轉換后傳送至控制系統或其它儀表。? · 該產品支持HART 信號通過。?·該隔離配電器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。? ·標準的35mmDIN 導軌卡式安裝?？砂尾宓慕泳€播頭端子，彈簧壓緊連接。? ● 輸 入? 輸入信號∶4~20mA;HART信號 輸入阻抗∶24Ω? 給變送器的配電∶20mA時，≥18V（出廠默認），若需要更大配電（如≥22V），訂貨時注明 zui大輸入電流∶約24mA? ● 輸 出 輸出信號∶4~20mA;HART 信號 電流輸出負載∶≤550Q（出廠默認） HART通信時，負載電阻RL∶≥250Q | ● 供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC 電流消耗（24VDC供電時）∶?<50mA（1入1出）;<90mA（2入2出）? ●綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶< 10ms? 隔離能力∶輸入-輸出-電源之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MQ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40~＋80℃? 機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）?
|
三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

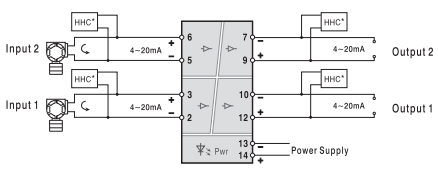

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
