MST180熱電阻二線制溫度變送器（非隔離型）?

一、概述
     1、MST-180二線制熱電阻溫度變送器。用于Pt100或Cu50熱電阻輸入，經變送輸出標準的4～20mA直流電流信號。
     2、二線制方式（回路供電電源與信號輸出為共同的二根導線），輸出電流與被測溫度成線性，精度≤0.2%。一體化結構安裝于溫度傳感器的標準接線盒內。也可單獨安裝于儀表盤內作轉換單元，可與數顯儀表、記錄儀表、調節器、DCS系統配套使用，組成各種溫度測量控制系統。
     3、產品通過CE認證。

二、特點
     ◇熱電阻Pt100或Cu50輸入
     ◇非隔離二線制，4～20mA輸出
     ◇帶有輸出信號零點和滿度電位器調節
     ◇高精度轉換、線性化校正
     ◇統一的外形結構，體積小、重量輕
     ◇適合安裝于標準溫度傳感器接線盒內部
     ◇也可單獨安裝與儀表盤內作信號轉換單元

三、選型訂貨代碼

     注：1.列表之外未例出的特殊類型，可指定訂貨。
         2.上表所列的基本誤差和絕對誤差兩欄，應用時應取基本誤差，絕對物超最大值。

四、技術參數
    ※輸入
      溫度量程范圍：Pt100：-200～850℃ Cu50：-50～150℃
      最先溫度量程：50℃
      引線電阻：≤10Ω
    ※輸出
      輸出電流：4～20mA
      輸出回路供電：12～30VDC
      最小工作電壓：12VDC
      負載電阻與供電電源的關系：
      負載電阻（包括引線電阻）=供電電源（V）-12（V）/0.02A
    ※綜合參數
      標準精度：±0.2%（參見選型表）注：需要高精度可訂制
      溫度漂移：基本誤差/10℃
      熱電阻引線補償：±0.1%（0～10Ω）
      負載變化影響：±0.1%（允許負載范圍內）
      電源變化影響：±0.1%（12～30V）
      開機響應時間：＜1S（0～90%）
      工作環境溫度：-20～+70℃
      防護等級：IP00/IP54（傳感器防護等級決定）
      電磁兼容：符合IEC61000,EN61000
      外形尺寸（見外形尺寸圖）：φ44×20（mm）
      整機重量：約30克

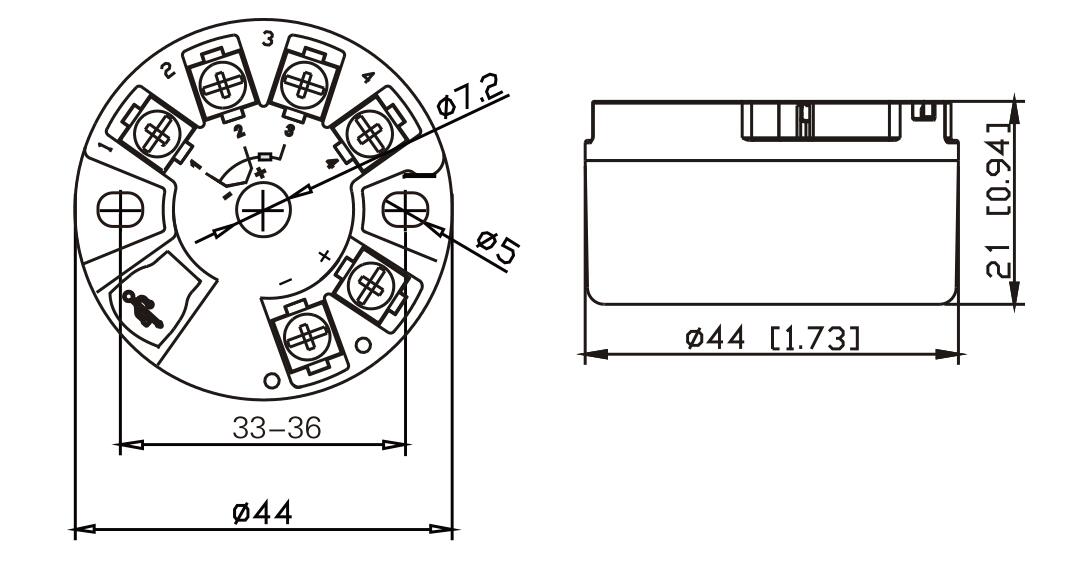

五、標準尺寸

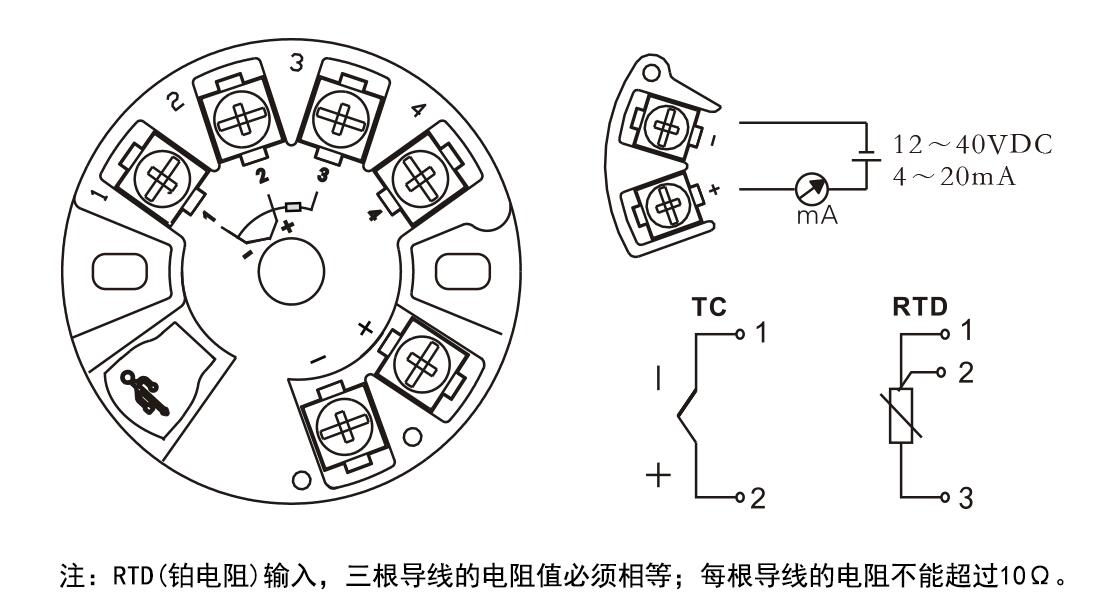

六、接線圖
