MS6045直流信號輸出隔離式安全柵（一入一出）
介紹：
MS6045直流信號輸出隔離式安全柵（一入一出）
一、特性
● 驅動危險現場的本安設備，負載可高達750Ω。
● 可選擇4～20mA或1～5V信號輸出，或其它所需的直流信號。
● 模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，溫度漂移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，本安輸出回路[Exia]IIC，輸出回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
①MS6045信號輸出隔離式安全柵，接受來自處于安全區調節器或操作器的4～20mA信號，經本隔離式安全柵隔離傳送，重現并驅動處于危險現場的電氣（I/P）轉換器、閥門定位器各種線性執行器、顯示設備等本安儀表。
②本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格
●產品型號：MS6045 | 響應時間：≤1s（0→ 90%） 最大安全電壓(Um)：250VAC/DC (1-2, 4-5) Uo: 24V Io: 151mA Po: 0.91W Lo: 1.1mH Co: 0.09μF
|
四、型號選擇
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔離轉換：信號一入一出。
2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

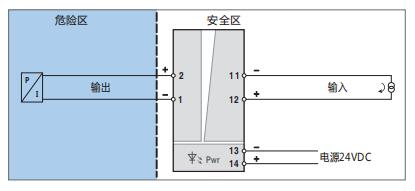

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
