SWP-RMD帶打印多路巡檢控制儀

　　SWP-LED帶打印多路巡檢控制儀集打印、控制及測量顯示與一體?？勺詣佣〞r、手動即時打印各通道當前測量值。

一、儀表特點
　　1、帶打印多路巡檢控制儀可巡回檢測多路測量信號，各通道的輸入分度號可為不同的分度號。
　　2、帶打印多路巡檢控制儀可選擇各輸入通道統一報警控制輸出或各輸入通道分別報警控制輸出。
　　3、微型打印機開孔尺寸:111mm×57mm

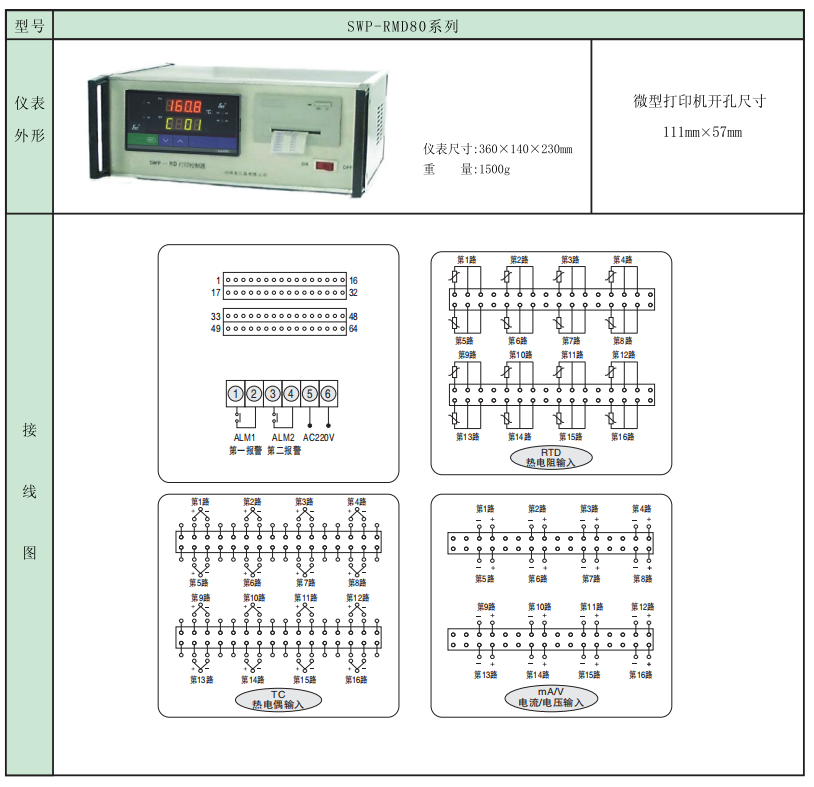

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

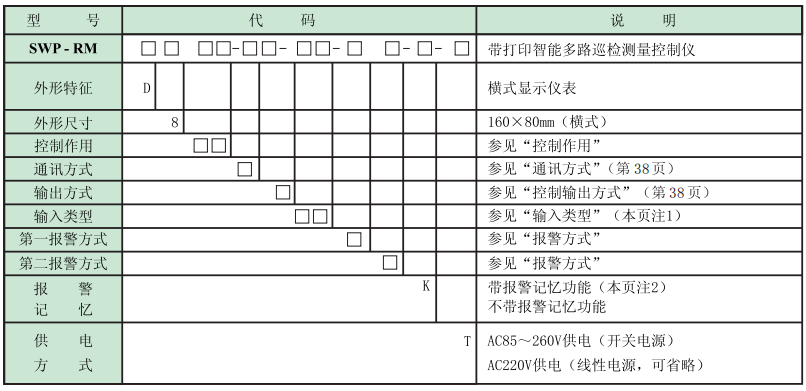

三、SWP-LED系列帶打印多路巡檢控制儀型譜表

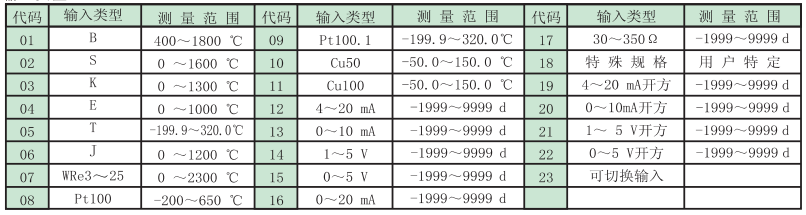

★ 輸入類型

★ 通訊方式

★ 控制輸出方式

★ 控制作用

★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同類型的信號，請在訂貨時詳細注明各通道的輸入信號類型
★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明將提供不帶報警記憶的儀表）。
　　a .不帶報警記憶功能：即巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則輸出報警關閉。
　　b .帶報警記憶功能：即巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出報警。
★ 型號舉例：
　?、賁WP-RMD807-21-08-HL-K
　　八路巡檢統一控制/報警輸出，通訊方式RS232，繼電器輸出，輸入類型PT100,一路報警為上限報警，第二報警為下限報警，帶報警記憶功能，AC 220V供電。
