SWP-PID自整定控制儀/PID光柱顯示控制儀

　　SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出PID控制參數。
　　SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。

一、主要特點
　　1、 PID參數自整定。
　　2、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。
　　3、 手/自動無擾動切換，手自狀態下可修改參數。
　　4、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。

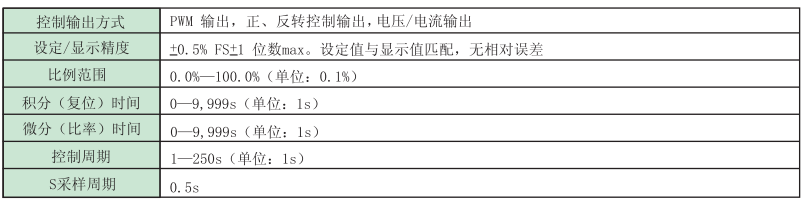

二、特殊技術參數

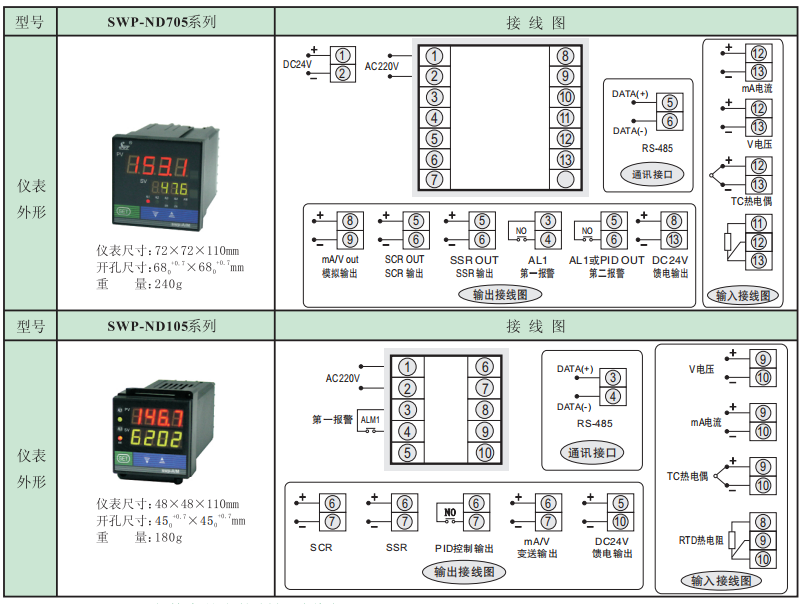

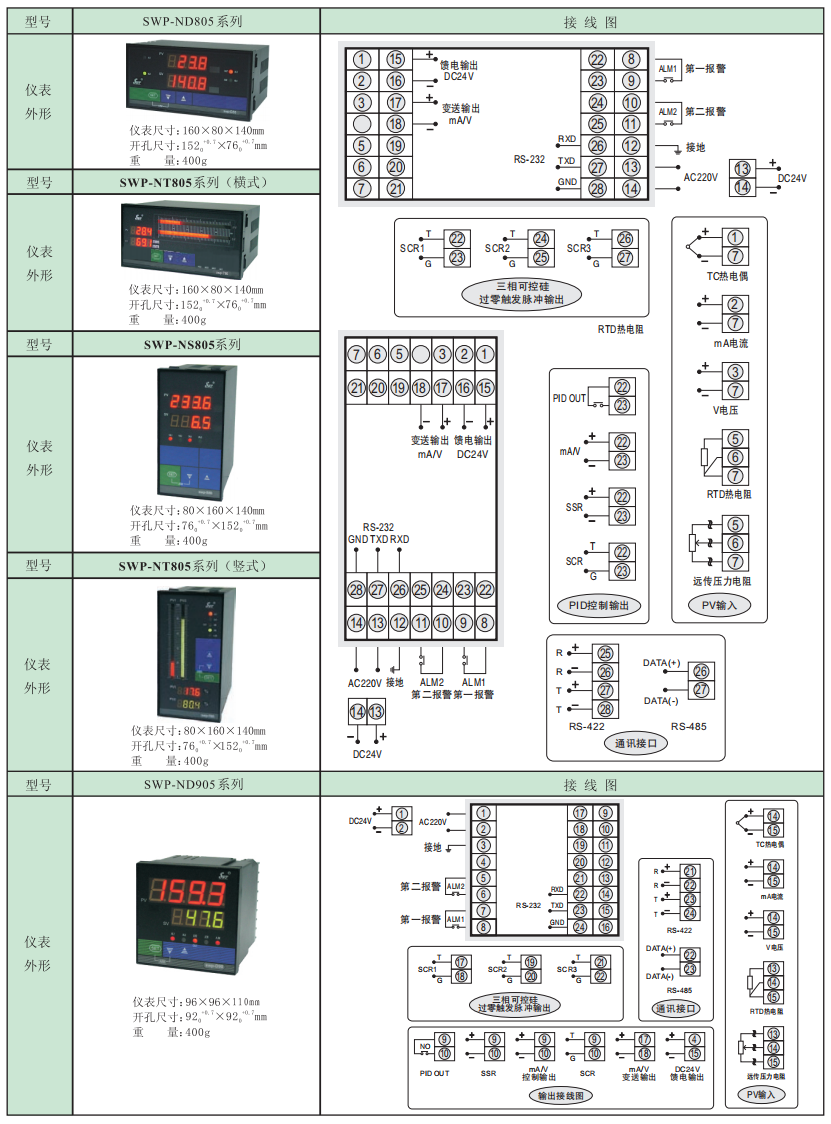

三、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

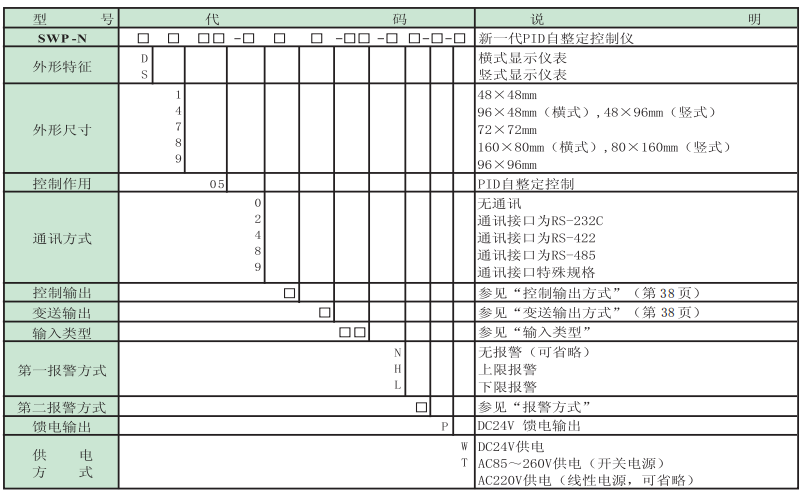

四、SWP-LED系列PID參數自整定控制儀型譜表

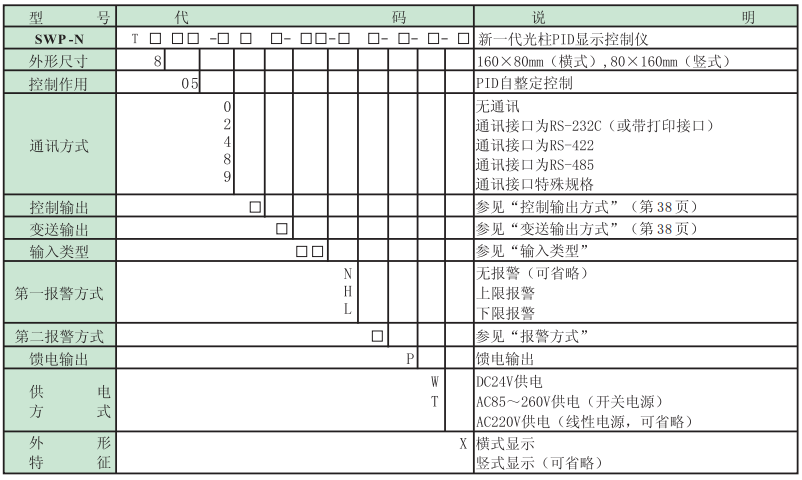

五、SWP-LED系列PID光柱顯示控制儀型譜表

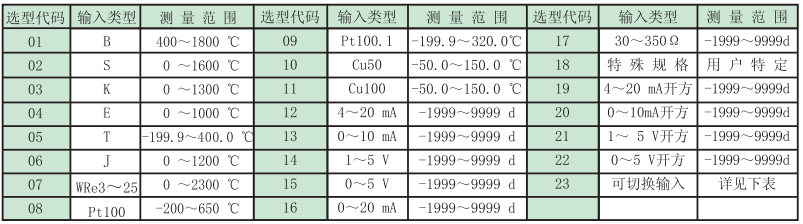

★ 輸入類型：

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

★ 變送輸出方式

★ 報警輸出方式

★ 控制輸出方式

★ 注：D105報警輸出只有一個。
　　控制輸出為PID控制，變送輸出為測量值對應的變送輸出。D405及S405系列只能選擇PID控制輸出。
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 型號舉例：
　　SWP-D805-21-08-HL-P-W
　　PID自整定控制儀，通訊方式RS232，輸出方式繼電器輸出，輸入類型為Pt100，一路報警為上限報警，第二報警為下限報警，饋電輸出，DC24V供電，橫表。
